МИКОН-811
Установка вывода скважины на режим
Назначение
Установка вывода скважин на режим автоматическая МИКОН-811 предназначена для автоматического поддержания уровня в заданном диапазоне посредством включения и выключения насоса. Определение уровня жидкости в затрубном пространстве нефтяных скважин производится без выброса газа в атмосферу с функцией измерения величины давления в затрубном пространстве.
На фонтанирующих, а так же скважинах, сильно загрязненных выбросами окалины, ржавчины и песка, с посторонними шумами, наличием пенной «шапки» достоверность определения уровня и устойчивая работа УГИПАС не гарантируется.
Для эксплуатации при температурах ниже 6°C УГИПАС оснащен термическим кожухом.
Программное обеспечение, поставляемое с МИКОН-811 — «Менеджер Измерений». Более подробная информация о ПО.
Функции
- Автоматическое включение/выключение УШГН (УЭЦН) в зависимости от текущего уровня и введенного оператором диапазона максимального и минимального уровней.
- Поддержание уровня в диапазоне максимального/минимального уровня.
- Подбор режима работы для периодических скважин.
- Работа на скважинах с неравномерным притоком.
- Автоматическое определение уровня затрубного пространства и давления.
- Энергонезависимое хранение зарегистрированных значений уровня, затрубного давления и протокола событий.
- Энергонезависимое хранение таблицы скоростей акустических сигналов и временной схемы измерений уровня.
- Передача зарегистрированных данных и протокола событий на персональный компьютер.
Технические характеристики
| Диапазон определяемых уровней | м | 150…3000 |
| Диапазон измеряемых давлений | МПа | 0…10 |
| Предельное рабочее давление | МПа | 6 |
| Предел приведенной погрешности измерения давления | % | 1 |
| Минимальный интервал между измерениями уровня | мин | 15 |
| Максимальное кол-во элементов таблицы скоростей распространения акустических сигналов | 100 | |
| Время энергонезависимой работы таймера-календаря реального времени при откл. питания | мес | от 12 |
| Напряжение питания БПУ (+10%, -15%, при частоте 50 Гц) | В | ⏦220* |
| Напряжение питания устройства генерации и приема акустических сигналов (УГИПАС) | В | ⎓36 |
| Потребляемая мощность в режиме работы | ВА | 150 |
| Рабочий диапазон температур | °C | -40…+50 |
| Габаритные размеры УГИПАС | мм | 370х230х280 |
| в термическом кожухе | мм | ⌀350х350 |
| Габаритные размеры БПУ | мм | 340х200х110 |
| Масса УГИПАС/БПУ | кг | 16/5 |
| Присоединительная резьба переходника | 2″ (НКТ60) | |
| Степень защиты от внешних воздействий | IP54 | |
| Режим работы | периодический | |
| Тип сигнала управления УШГН (УЭЦН) | сухой контакт |
* по специальному заказу ⏦380 В.
Установка вывода скважин на режим автоматическая имеет сертификат утверждения типа средств измерений RU.C.30.041.A №11842 и зарегистрирован в Государственном реестре средств измерений под №22658-02.
Состав

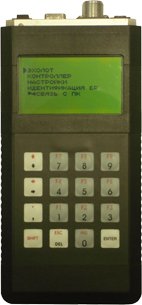

Блок регистрации МИКОН-811 БР
